QEA030

m²

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional. Impermeabilización con láminas de poliolefinas, tipo monocapa.

85,34€

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, juntas con banda de refuerzo autoadhesiva, y solapes fijados con adhesivo cementoso mejorado C2 E S1. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

12,000

0,29

3,48

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

53,48

4,01

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt16lrw010a

m²

Fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL", según UNE-EN 13162, revestido por una de sus caras con un complejo de papel kraft con polietileno que actúa como barrera de vapor, de 80 mm de espesor, resistencia térmica 1,9 m²K/W, conductividad térmica 0,042 W/(mK), Euroclase F de reacción al fuego según UNE-EN 13501-1, densidad 23 kg/m³, capacidad de absorción de agua a corto plazo <=1 kg/m², calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3.

1,200

8,96

10,75

mt04lvg020c

Ud

Tablero cerámico hueco machihembrado, para revestir, 80x25x3 cm, con las testas rectas, según UNE 67041.

5,000

0,39

1,95

mt09mcr250a

kg

Adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado, según UNE-EN 12004, para la fijación de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

4,000

0,70

2,80

mt15rev220a

m²

Lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², suministrada en rollos de 1,5 m de anchura y 30 m de longitud, según UNE-EN 13956.

1,100

13,79

15,17

mt09mcr250b

kg

Adhesivo cementoso mejorado, C2 E S1, con tiempo abierto ampliado y gran deformabilidad, según UNE-EN 12004, para la fijación de solapes de geomembranas, compuesto por cementos especiales, áridos seleccionados y resinas sintéticas.

0,300

3,00

0,90

mt15rev221a

m

Banda de refuerzo autoadhesiva de aluminio, de 10 cm de anchura, suministrada en rollos de 10 m de longitud, para lámina impermeabilizante flexible tipo EVAC.

0,100

4,60

0,46

Subtotal materiales:

39,55

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,780

22,13

17,26

mo113

h

Peón ordinario construcción.

0,980

20,78

20,36

mo054

h

Oficial 1ª montador de aislamientos.

0,050

22,74

1,14

mo101

h

Ayudante montador de aislamientos.

0,050

21,02

1,05

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,100

22,13

2,21

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,100

21,02

2,10

Subtotal mano de obra:

44,12

3

Costes directos complementarios

%

Costes directos complementarios

2,000

83,67

1,67

Coste de mantenimiento decenal: 22,53€ en los primeros 10 años.

Costes directos (1+2+3):

85,34

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

EN 12004:2007+A1:2012

1.4.2013

1.7.2013

3

Adhesivos para baldosas cerámicas. Requisitos, evaluación de la conformidad, clasificación y designación.

EN 13956:2012

1.10.2013

1.10.2013

1/2+/3/4

Láminas flexibles para impermeabilización. Láminas plásticas y de caucho para impermeabilización de cubiertas. Definiciones y características.

UNIDAD DE OBRA QEA030: CUBIERTA PLANA NO TRANSITABLE, VENTILADA, AUTOPROTEGIDA, TIPO CONVENCIONAL. IMPERMEABILIZACIÓN CON LÁMINAS DE POLIOLEFINAS, TIPO MONOCAPA.

CARACTERÍSTICAS TÉCNICAS

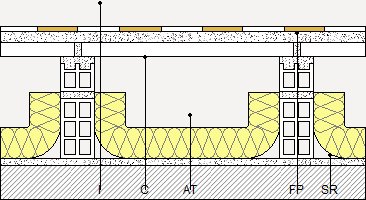

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por una lámina impermeabilizante flexible tipo EVAC, compuesta de una doble hoja de poliolefina termoplástica con acetato de vinil etileno, revestida por una de sus caras con papel de aluminio y por la otra cara con fibras de poliéster no tejidas, de 0,8 mm de espesor y 670 g/m², fijada al soporte en toda su superficie mediante adhesivo cementoso mejorado C2 E, juntas con banda de refuerzo autoadhesiva, y solapes fijados con adhesivo cementoso mejorado C2 E S1.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

1,025

0,820

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,418

0,945

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,117

0,195

17 01 03

Tejas y materiales cerámicos.

1,386

1,109

17 09 04

Residuos mezclados de construcción y demolición distintos de los especificados en los códigos 17 09 01, 17 09 02 y 17 09 03.

0,297

0,198

17 02 03

Plástico.

0,026

0,043

Residuos generados:

4,269

3,310

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,166

0,277

17 02 01

Madera.

0,182

0,165

Envases:

0,991

1,299

Total residuos:

5,260

4,610
