QEA010

m²

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional. Impermeabilización con láminas asfálticas, tipo monocapa.

76,25€

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP previa imprimación con emulsión asfáltica aniónica con cargas tipo EB. El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt04lvc010c

Ud

Ladrillo cerámico hueco doble, para revestir, 24x11,5x9 cm, para uso en fábrica protegida (pieza P), densidad 780 kg/m³, según UNE-EN 771-1.

12,000

0,29

3,48

mt08aaa010a

m³

Agua.

0,014

1,50

0,02

mt09mif010ca

t

Mortero industrial para albañilería, de cemento, color gris, categoría M-5 (resistencia a compresión 5 N/mm²), suministrado en sacos, según UNE-EN 998-2.

0,075

53,48

4,01

mt16pea020b

m²

Panel rígido de poliestireno expandido, según UNE-EN 13163, mecanizado lateral recto, de 20 mm de espesor, resistencia térmica 0,55 m²K/W, conductividad térmica 0,036 W/(mK), para junta de dilatación.

0,010

1,34

0,01

mt16lrw010a

m²

Fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL", según UNE-EN 13162, revestido por una de sus caras con un complejo de papel kraft con polietileno que actúa como barrera de vapor, de 80 mm de espesor, resistencia térmica 1,9 m²K/W, conductividad térmica 0,042 W/(mK), Euroclase F de reacción al fuego según UNE-EN 13501-1, densidad 23 kg/m³, capacidad de absorción de agua a corto plazo <=1 kg/m², calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3.

1,200

8,96

10,75

mt04lvg020c

Ud

Tablero cerámico hueco machihembrado, para revestir, 80x25x3 cm, con las testas rectas, según UNE 67041.

5,000

0,39

1,95

mt14lga010ea

m²

Lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP, de 3,5 mm de espesor, masa nominal 5 kg/m², con armadura de fieltro de poliéster reforzado y estabilizado de 150 g/m², con autoprotección mineral de color gris. Según UNE-EN 13707.

1,100

8,56

9,42

mt14iea020c

kg

Emulsión asfáltica aniónica con cargas tipo EB, según UNE 104231.

0,300

3,30

0,99

Subtotal materiales:

30,63

2

Mano de obra

mo020

h

Oficial 1ª construcción.

0,780

22,13

17,26

mo113

h

Peón ordinario construcción.

0,980

20,78

20,36

mo054

h

Oficial 1ª montador de aislamientos.

0,050

22,74

1,14

mo101

h

Ayudante montador de aislamientos.

0,050

21,02

1,05

mo029

h

Oficial 1ª aplicador de láminas impermeabilizantes.

0,100

22,13

2,21

mo067

h

Ayudante aplicador de láminas impermeabilizantes.

0,100

21,02

2,10

Subtotal mano de obra:

44,12

3

Costes directos complementarios

%

Costes directos complementarios

2,000

74,75

1,50

Coste de mantenimiento decenal: 20,13€ en los primeros 10 años.

Costes directos (1+2+3):

76,25

Referencia y título de la norma

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

EN 771-1:2011+A1:2015

10.6.2016

10.6.2017

2+/4

Especificaciones de piezas para fábrica de albañilería. Parte 1: Piezas de arcilla cocida.

EN 998-2:2016

11.8.2017

11.8.2018

2+/4

Especificaciones de los morteros para albañilería. Parte 2: Morteros para albañilería

EN 13163:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de poliestireno expandido (EPS). Especificación.

EN 13162:2012+A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

1/2+/3/4

Láminas flexibles para la impermeabilización. Láminas bituminosas con armadura para impermeabilización de cubiertas. Definiciones y características.

UNIDAD DE OBRA QEA010: CUBIERTA PLANA NO TRANSITABLE, VENTILADA, AUTOPROTEGIDA, TIPO CONVENCIONAL. IMPERMEABILIZACIÓN CON LÁMINAS ASFÁLTICAS, TIPO MONOCAPA.

CARACTERÍSTICAS TÉCNICAS

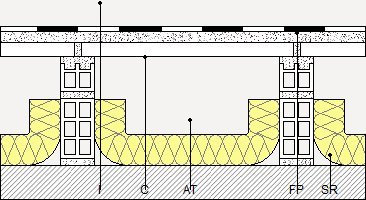

Cubierta plana no transitable, ventilada, autoprotegida, tipo convencional, pendiente del 1% al 15%. FORMACIÓN DE PENDIENTES: tablero cerámico hueco machihembrado de 80x25x3,5 cm con capa de regularización de mortero de cemento, industrial, M-5, de 3 cm de espesor, acabado fratasado, sobre tabiques aligerados de ladrillo cerámico hueco de 24x11,5x9 cm, recibido con mortero de cemento, industrial, M-5, dispuestos cada 80 cm y con 30 cm de altura media, rematados superiormente con maestras de mortero de cemento, industrial, M-5; AISLAMIENTO TÉRMICO: fieltro aislante de lana de roca volcánica, Roulrock Kraft "ROCKWOOL"; IMPERMEABILIZACIÓN: tipo monocapa, adherida, formada por lámina de betún modificado con elastómero SBS, LBM(SBS)-50/G-FP previa imprimación con emulsión asfáltica aniónica con cargas tipo EB.

NORMATIVA DE APLICACIÓN

Ejecución:

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá la cubierta de cualquier acción mecánica no prevista en el cálculo, hasta que se proceda a la ejecución de su capa de protección, no recibiéndose ningún elemento que pueda perforar la impermeabilización.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan.

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la ejecución y el sellado de las juntas ni la ejecución de remates en los encuentros con paramentos y desagües.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 01 02

Ladrillos.

1,025

0,820

17 01 01

Hormigón (hormigones, morteros y prefabricados).

1,418

0,945

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,117

0,195

17 01 03

Tejas y materiales cerámicos.

1,386

1,109

17 03 02

Mezclas bituminosas distintas de las especificadas en el código 17 03 01.

0,315

0,315

Residuos generados:

4,261

3,384

15 01 01

Envases de papel y cartón.

0,643

0,857

17 02 03

Plástico.

0,140

0,233

17 02 01

Madera.

0,182

0,165

Envases:

0,965

1,256

Total residuos:

5,226

4,640
