IOJ062

m²

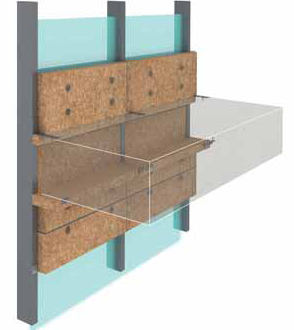

Franja cortafuegos de paneles de lana de roca, en encuentro entre forjado y muro cortina, sistema "ROCKWOOL".

157,08€

Franja cortafuegos en encuentro entre forjado y muro cortina, con una resistencia al fuego EI 120, sistema Conlit MC "ROCKWOOL", compuesta por dos paneles rígidos de lana de roca Conlit 150 P, no revestidos, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados al forjado y al muro cortina, con escuadras de acero galvanizado, Conlit MC, de 3 mm de espesor, pletinas de acero galvanizado, Espada Conlit MC, de 1 mm de espesor, tornillos de unión, Conlit ACR 50, de 50 mm de longitud y tornillos de unión, Conlit ACR 100, de 100 mm de longitud. Incluso elementos de fijación, remaches y tornillería.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16lrw086d

Ud

Escuadra de acero galvanizado, Conlit MC "ROCKWOOL", de 3 mm de espesor, incluso anclajes mecánicos de expansión de acero galvanizado.

1,660

18,28

30,34

mt16lrw087d

Ud

Pletina de acero galvanizado, Espada Conlit MC "ROCKWOOL", de 1 mm de espesor, con taladros, incluso remaches para fijación.

2,500

6,72

16,80

mt16lrw080cd

m²

Panel rígido de lana de roca Conlit 150 P "ROCKWOOL", según UNE-EN 13162, no revestido, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos.

2,050

37,49

76,85

mt16lrw082sa

Ud

Tornillo de unión de alambre de acero galvanizado en forma de hélice, Conlit ACR 50 "ROCKWOOL", de 50 mm de longitud, para paneles de lana de roca.

1,660

2,75

4,57

mt16lrw082td

Ud

Tornillo de unión de alambre de acero galvanizado en forma de hélice, Conlit ACR 100 "ROCKWOOL", de 100 mm de longitud, para paneles de lana de roca.

5,000

3,11

15,55

Subtotal materiales:

144,11

2

Mano de obra

mo054

h

Oficial 1ª montador de aislamientos.

0,270

19,11

5,16

mo101

h

Ayudante montador de aislamientos.

0,270

17,53

4,73

Subtotal mano de obra:

9,89

3

Costes directos complementarios

%

Costes directos complementarios

2,000

154,00

3,08

Coste de mantenimiento decenal: 3,14€ en los primeros 10 años.

Costes directos (1+2+3):

157,08

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA IOJ062: FRANJA CORTAFUEGOS DE PANELES DE LANA DE ROCA, EN ENCUENTRO ENTRE FORJADO Y MURO CORTINA, SISTEMA "ROCKWOOL".

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos en encuentro entre forjado y muro cortina, con una resistencia al fuego EI 120, sistema Conlit MC "ROCKWOOL", compuesta por dos paneles rígidos de lana de roca Conlit 150 P, no revestidos, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, cada uno, unidos entre sí y fijados al forjado y al muro cortina, con escuadras de acero galvanizado, Conlit MC, de 3 mm de espesor, pletinas de acero galvanizado, Espada Conlit MC, de 1 mm de espesor, tornillos de unión, Conlit ACR 50, de 50 mm de longitud y tornillos de unión, Conlit ACR 100, de 100 mm de longitud. Incluso elementos de fijación, remaches y tornillería.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,443

0,738

Residuos generados:

0,443

0,738

17 02 03

Plástico.

0,070

0,117

Envases:

0,070

0,117

Total residuos:

0,513

0,855
