IOJ042

m²

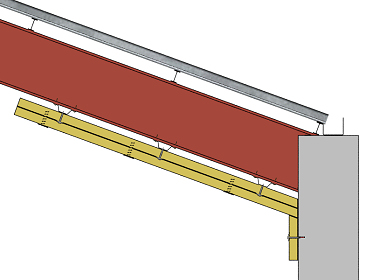

Franja cortafuegos de paneles de lana de roca, para edificio de uso industrial, sistema "ROCKWOOL".

185,41€

Franja cortafuegos, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la estructura de la cubierta con subestructura soporte, sistema Conlit Ind C90 "ROCKWOOL", compuesta por un panel rígido de lana de roca Conlit 150 P, no revestido, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3 y un panel rígido de lana de roca Conlit 150 AF, revestido por una de sus caras con una lámina de aluminio reforzado, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, en la cara vista, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, Conlit ACR 100, de 100 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt16lrw083b

m²

Subestructura soporte de acero galvanizado para franja cortafuegos, para fijar mecánicamente a la estructura de la cubierta de edificio de uso industrial, incluso elementos de fijación.

1,000

15,00

15,00

mt16lrw080cd

m²

Panel rígido de lana de roca Conlit 150 P "ROCKWOOL", según UNE-EN 13162, no revestido, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos.

1,150

35,37

40,68

mt16lrw080hd

m²

Panel rígido de lana de roca Conlit 150 AF "ROCKWOOL", según UNE-EN 13162, revestido por una de sus caras con una lámina de aluminio reforzado, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, Euroclase A1 de reacción al fuego, para protección contra incendios de elementos constructivos.

1,350

38,96

52,60

mt16lrw082td

Ud

Tornillo de unión de alambre de acero galvanizado en forma de hélice, Conlit ACR 100 "ROCKWOOL", de 100 mm de longitud, para paneles de lana de roca.

20,000

2,93

58,60

Subtotal materiales:

166,88

2

Mano de obra

mo011

h

Oficial 1ª montador.

0,180

18,13

3,26

mo080

h

Ayudante montador.

0,180

16,43

2,96

mo054

h

Oficial 1ª montador de aislamientos.

0,251

18,13

4,55

mo101

h

Ayudante montador de aislamientos.

0,251

16,43

4,12

Subtotal mano de obra:

14,89

3

Costes directos complementarios

%

Costes directos complementarios

2,000

181,77

3,64

Coste de mantenimiento decenal: 9,27€ en los primeros 10 años.

Costes directos (1+2+3):

185,41

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA IOJ042: FRANJA CORTAFUEGOS DE PANELES DE LANA DE ROCA, PARA EDIFICIO DE USO INDUSTRIAL, SISTEMA "ROCKWOOL".

CARACTERÍSTICAS TÉCNICAS

Franja cortafuegos, de 1 m en proyección horizontal, con una resistencia al fuego EI 90, para edificio de uso industrial, fijada mecánicamente a la estructura de la cubierta con subestructura soporte, sistema Conlit Ind C90 "ROCKWOOL", compuesta por un panel rígido de lana de roca Conlit 150 P, no revestido, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,035 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3 y un panel rígido de lana de roca Conlit 150 AF, revestido por una de sus caras con una lámina de aluminio reforzado, de 50 mm de espesor, resistencia térmica 1,21951 m²K/W, conductividad térmica 0,041 W/(mK), densidad 180 kg/m³, calor específico 0,84 J/kgK y factor de resistencia a la difusión del vapor de agua 1,3, en la cara vista, unidos entre sí y fijados a la subestructura soporte, con tornillos de unión, Conlit ACR 100, de 100 mm de longitud. Incluso elementos de fijación y tiras de lana de roca fijadas mecánicamente para el sellado perimetral.

NORMATIVA DE APLICACIÓN

Ejecución: Reglamento de Seguridad contra Incendios en los establecimientos industriales.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto.

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá frente a golpes.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,540

0,900

Residuos generados:

0,540

0,900

17 02 03

Plástico.

0,085

0,142

Envases:

0,085

0,142

Total residuos:

0,625

1,042
