FLA020

m²

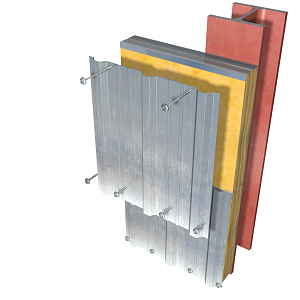

Fachada de doble hoja, de chapa perfilada de acero con aislamiento intermedio.

56,98€

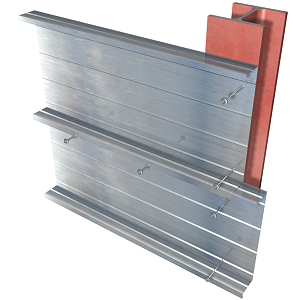

Fachada de doble hoja, formada por hoja interior de bandeja lisa de acero galvanizado, con solape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de panel semirrígido de lana de roca Rockbardage Solape Simétrico "ROCKWOOL", no revestido, de 110 mm de espesor, resistencia térmica 3,2 m²K/W, conductividad térmica 0,034 W/(mK), densidad 50 kg/m³, calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1, simplemente apoyado sobre la bandeja metálica, eliminando el puente térmico producido en la unión de las bandejas y hoja exterior de chapa perfilada de acero galvanizado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm, colocada en posición vertical con un solape de la chapa superior de 70 mm y un solape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las chapas. El precio no incluye la estructura soporte ni los puntos singulares.

Código

Unidad

Descripción

Rendimiento

Precio

unitario

Importe

1

Materiales

mt13ccg110a

m²

Bandeja lisa de acero galvanizado, con solape simétrico, de 82 mm de altura, 0,6 mm de espesor e inercia entre 75 y 85 cm4, según UNE-EN 14782; para cerramiento de fachada tipo sándwich "in situ" de bandeja metálica.

1,050

10,86

11,40

mt13ccg130b

Ud

Tornillo autorroscante de 5,5x50 mm de acero inoxidable, con arandela de EPDM de 16 mm de diámetro.

7,490

0,45

3,37

mt13ccg130a

Ud

Tornillo autorroscante de 4,8x22 mm de acero inoxidable, con arandela de EPDM de 16 mm de diámetro.

1,220

0,30

0,37

mt16lrw150ce

m²

Panel semirrígido de lana de roca Rockbardage Solape Simétrico "ROCKWOOL", según UNE-EN 13162, no revestido, de 110 mm de espesor, resistencia térmica 3,2 m²K/W, conductividad térmica 0,034 W/(mK), densidad 50 kg/m³, calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1.

1,050

19,57

20,55

mt13ccg100b

m²

Chapa perfilada de acero galvanizado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm e inercia entre 13 y 21 cm4, según UNE-EN 14782.

1,050

5,75

6,04

Subtotal materiales:

41,73

2

Equipo y maquinaria

mq08sol020

h

Equipo y elementos auxiliares para soldadura eléctrica.

0,101

3,19

0,32

Subtotal equipo y maquinaria:

0,32

3

Mano de obra

mo051

h

Oficial 1ª montador de cerramientos industriales.

0,377

19,11

7,20

mo098

h

Ayudante montador de cerramientos industriales.

0,377

17,53

6,61

Subtotal mano de obra:

13,81

4

Costes directos complementarios

%

Costes directos complementarios

2,000

55,86

1,12

Coste de mantenimiento decenal: 2,85€ en los primeros 10 años.

Costes directos (1+2+3+4):

56,98

Referencia norma UNE y Título de la norma transposición de norma armonizada

Aplicabilidad_(a)

Obligatoriedad_(b)

Sistema_(c)

UNE-EN 13162:2013/A1:2015

10.7.2015

10.7.2016

1/3/4

Productos aislantes térmicos para aplicaciones en la edificación. Productos manufacturados de lana mineral (MW). Especificación.

UNIDAD DE OBRA FLA020: FACHADA DE DOBLE HOJA, DE CHAPA PERFILADA DE ACERO CON AISLAMIENTO INTERMEDIO.

MEDIDAS PARA ASEGURAR LA COMPATIBILIDAD ENTRE LOS DIFERENTES PRODUCTOS, ELEMENTOS Y SISTEMAS CONSTRUCTIVOS QUE COMPONEN LA UNIDAD DE OBRA.

No se pondrá en contacto directo el acero con otros metales ni con yesos.

CARACTERÍSTICAS TÉCNICAS

Fachada de doble hoja, formada por hoja interior de bandeja lisa de acero galvanizado, con solape simétrico, de 82 mm de altura y 0,6 mm de espesor, colocada en posición horizontal y fijada mecánicamente a una estructura portante o auxiliar, aislamiento de panel semirrígido de lana de roca Rockbardage Solape Simétrico "ROCKWOOL", no revestido, de 110 mm de espesor, resistencia térmica 3,2 m²K/W, conductividad térmica 0,034 W/(mK), densidad 50 kg/m³, calor específico 840 J/kgK y factor de resistencia a la difusión del vapor de agua 1, simplemente apoyado sobre la bandeja metálica, eliminando el puente térmico producido en la unión de las bandejas y hoja exterior de chapa perfilada de acero galvanizado, de 0,6 mm de espesor, con nervios de entre 40 y 50 mm de altura de cresta, a una separación de entre 250 y 270 mm, colocada en posición vertical con un solape de la chapa superior de 70 mm y un solape lateral de un trapecio y fijada mecánicamente a las bandejas. Incluso accesorios de fijación de las chapas.

NORMATIVA DE APLICACIÓN

Ejecución: CTE. DB-HE Ahorro de energía.

CRITERIO DE MEDICIÓN EN PROYECTO

Superficie medida según documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CONDICIONES PREVIAS QUE HAN DE CUMPLIRSE ANTES DE LA EJECUCIÓN DE LAS UNIDADES DE OBRA

PROCESO DE EJECUCIÓN

CONSERVACIÓN Y MANTENIMIENTO.

Se protegerá durante las operaciones que pudieran ocasionarle manchas o daños mecánicos. Se evitará la actuación sobre el elemento de acciones mecánicas no previstas en el cálculo.

CRITERIO DE MEDICIÓN EN OBRA Y CONDICIONES DE ABONO

Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

CRITERIO DE VALORACIÓN ECONÓMICA

El precio no incluye la estructura soporte ni los puntos singulares.

Código LER

Tipo

Peso (kg)

Volumen (l)

17 04 05

Hierro y acero.

0,523

0,249

17 06 04

Materiales de aislamiento distintos de los especificados en los códigos 17 06 01 y 17 06 03.

0,139

0,232

Residuos generados:

0,662

0,481

17 02 03

Plástico.

0,081

0,135

Envases:

0,081

0,135

Total residuos:

0,743

0,616
